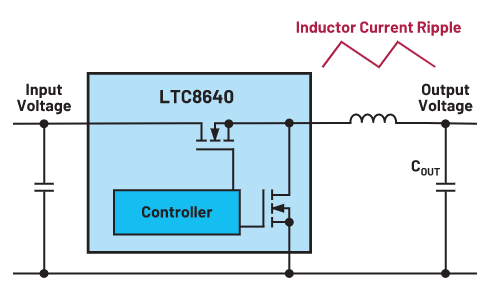

1. Перемикання комутаційних пристроїв: увімкнення та вимикання комутаційних пристроїв (таких як MOSFET, IGBT) у імпульсному джерелі живлення генерує високо{1}}частотні зміни напруги та струму. Ці зміни передаються через вихід джерела живлення, утворюючи пульсації. Чим вище частота перемикання, тим вище частота пульсацій.
2.ESR і ESL конденсатора вихідного фільтра: еквівалентний послідовний опір (ESR) і еквівалентна послідовна індуктивність (ESL) конденсатора вихідного фільтра спричиняють коливання напруги під час процесів заряджання та розряджання конденсатора, тим самим створюючи пульсації. Більші значення ESR і ESL призводять до більшої пульсації.
3. Коливання вхідної напруги: Коливання вхідної напруги впливають на вихідну напругу через передатну функцію імпульсного джерела живлення, викликаючи пульсації вихідної напруги. Коливання вхідної напруги можуть виникати через коливання мережі або зміни в інших навантаженнях.
4. Зміни струму навантаження: швидкі зміни струму навантаження призводять до того, що конденсатор вихідного фільтра заряджається та розряджається швидше, що призводить до збільшення пульсацій. Чим швидше змінюється струм навантаження, тим більше пульсації.
5. Електромагнітні перешкоди (EMI): Імпульсні джерела живлення створюють електромагнітні перешкоди під час роботи. Ці перешкоди можуть передаватися через вихід джерела живлення, утворюючи пульсації. Джерела електромагнітних перешкод включають перемикання пристроїв та індуктивність витоку трансформаторів.
6. Нестабільність контуру керування: якщо контур керування імпульсним джерелом живлення сконструйований неправильно, це може спричинити коливання або коливання вихідної напруги, що виявляється у вигляді пульсацій. Нестабільність контуру керування може виникнути через затримки в мережі зворотного зв’язку або неправильну конструкцію компенсаційної мережі.
Методи зменшення пульсацій імпульсного джерела живлення
1. Оптимізуйте схему приводу для комутаційних пристроїв: шляхом оптимізації схеми приводу для комутаційних пристроїв можна зменшити втрати на комутацію та час комутації, тим самим зменшуючи пульсації.
2. Виберіть фільтруючі конденсатори з низьким ESR і низьким ESL: Вибір фільтруючих конденсаторів з низьким ESR і низьким ESL зменшує коливання напруги, що виникають під час процесів заряджання і розряджання конденсатора, таким чином мінімізуючи пульсації.
3. Збільште ємність конденсатора вихідного фільтра: Збільшення ємності конденсатора вихідного фільтра допомагає зменшити коливання вихідної напруги, тим самим зменшуючи пульсації.
4. Використовуйте LC-фільтр: додавання LC-фільтра на виході може ще більше послабити високо-частотні пульсації, зменшуючи пульсації вихідної напруги.
5. Оптимізація конструкції контуру керування. Завдяки оптимізації конструкції контуру керування покращується стабільність і швидкість відгуку контуру керування, що зменшує коливання вихідної напруги та пульсації.
6. Екранування та фільтрування електромагнітних перешкод: впровадження методів екранування та фільтрації електромагнітних перешкод зменшує вплив електромагнітних перешкод на вихідну напругу, тим самим мінімізуючи пульсації.
