Викид напруги, також відомий як перехідна напруга, відноситься до миттєвої перенапруги, яка перевищує нормальну робочу напругу. По суті, сплеск - це інтенсивний імпульс, який виникає лише за кілька мільйонних часток секунди. Потенційні причини стрибків напруги включають важке обладнання, короткі замикання, перемикання живлення або великі двигуни. Продукти, обладнані пристроями для придушення стрибків напруги, можуть ефективно поглинати раптові спалахи високої енергії, захищаючи підключене обладнання від пошкодження.
Ⅱ,Характеристики стрибків
Тривалість сплеску надзвичайно коротка, як правило, на шкалі мікросекунд. При виникненні стрибків напруги амплітуда напруги і струму вдвічі перевищує нормальне значення. Завдяки швидкій зарядці вконденсатор фільтра, піковий струм набагато більший, ніж вхідний струм-стаціонарного стану. Джерела живлення повинні обмежувати рівні стрибків напруги, які можуть витримувати перемикачі змінного струму, випрямні мости, запобіжники та компоненти фільтра електромагнітних перешкод. Повторні цикли перемикання не повинні пошкодити джерело живлення або спричинити перегорання запобіжника під впливом вхідної напруги змінного струму.
Ⅲ,Основна класифікація грозових перенапруг (на основі міжнародного стандарту IEC 61000-4-5)
Рівень захисту від грозових перенапруг визначається насамперед тестовою напругою розімкнутого ланцюга, яка служить ключовим показником для вимірювання здатності електронного обладнання протистояти миттєвим ударам високої-напруги. Конкретні рівні та відповідні напруги:
|
Рівень захисту |
Напруга відкритого-ланцюга (кВ) |
Типові сценарії застосування |
|
Рівень 1 |
0.5 |
Середовища з низьким-ризиком (наприклад, контрольовані лабораторії, добре-екрановане обладнання в приміщенні) |
|
Рівень 2 |
1.0 |
Середовища з низьким-ризиком (наприклад, контрольовані лабораторії, добре-екрановане обладнання в приміщенні) |
|
Рівень 3 |
2.0 |
Напів-зовнішні/складні внутрішні приміщення (наприклад, комерційне обладнання, промислові контрольні пристрої в-зонах, які не піддаються впливу) |
|
Рівень 4 |
3.0 |
Зовнішнє середовище/середовище-високого ризику (наприклад, комунікаційне обладнання поза приміщенням, промислові пристрої, які безпосередньо піддаються коливанням електромережі) |
|
Рівень X |
4.0 |
Спеціальні екстремальні сценарії (наприклад, обладнання поблизу підстанцій високої-напруги, спеціальні пристрої в-зонах із грозою) |
IV. Загальні вимоги щодо грозових перенапруг для адаптерів живлення
Виходячи з галузевих стандартів (IEC 61000-4-5), вимоги до захисту від грозових перенапруг для адаптерів живлення відрізняються в різних сценаріях:
Основні сценарії для приміщень (наприклад, звичайні побутові зарядні пристрої, адаптери офісного обладнання): зазвичай потрібен захист 1,0–2,5 кВ для усунення незначних коливань мережі або непрямих перешкод блискавки.
Сценарії з первинним захистом від перенапруги (наприклад, комерційні електронні пристрої, мережеві адаптери): потрібен захист до 6 кВ, щоб протистояти непрямим-ударам блискавки на близькій відстані або сильним збуренням мережі.
Надзвичайні спеціальні сценарії (наприклад, зовнішні базові станції, обладнання поблизу зон високої-напруги): вимагають індивідуального захисту 10 кВ або вище, що представляє нішевий попит-за вартістю, що перевищує стандартні вимоги галузі.
V. Основні переваги адаптерів живлення Topow: перевищення основних стандартів із повним-сильним захистом сценарію

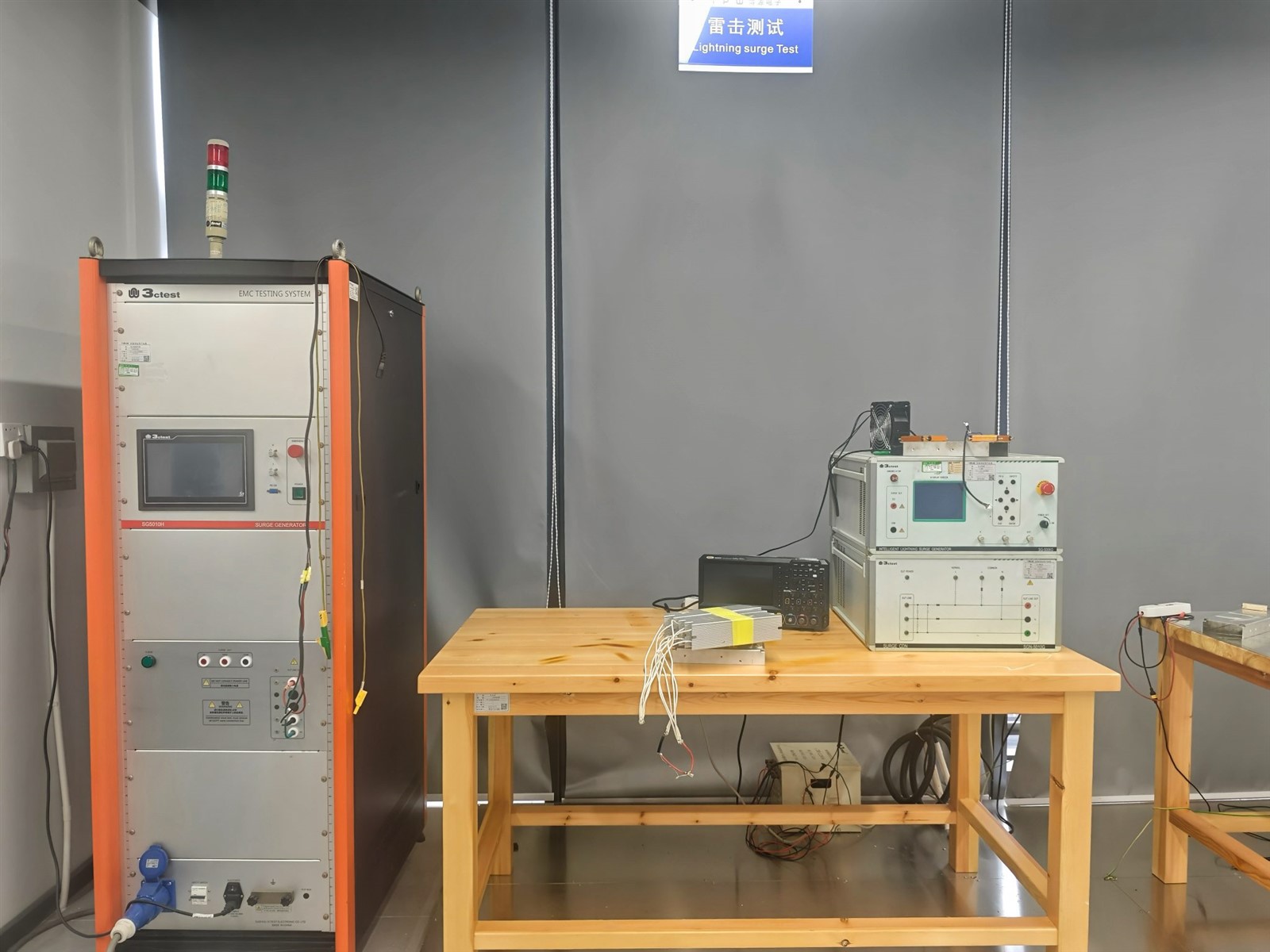

Shenzhen Topow Electronics Co., Ltdспеціалізується на дослідженні та розробці та виробництві адаптерів живлення, дотримуючись суворих стандартів якості. Усі продукти проходять комплексні випробування на надійність, включаючи IEC/EN 61000-4-5 (стійкість до перенапруги 4/6 кВ), витримку напруги, ізоляцію та теплові цикли, що гарантує їх безпеку та стабільність у різних складних електричних середовищах.
- Захист 4 кВ: без зусиль справляється з зовнішніми та промисловими -середовищами високого ризику
Порівняно з межею захисту 2,0-2,5 кВ більшості продуктів у галузі, здатність наших продуктів 4 кВ безпосередньо відповідає потребам високо-частотних сценаріїв високого ризику, таких як зовнішнє обладнання (наприклад, зовнішні дисплеї, зарядні станції) і промислові пристрої керування. Це ефективно пом’якшує непрямі удари блискавки в більшості регіонів, суттєво знижуючи рівень відмов через пошкодження від перенапруги.
- Захист 6 кВ: все-в-одному рішенні, що замінює налаштування «Адаптер + зовнішній фільтр від перенапруги»
Основний захист 6 кВ часто покладається на комбінацію «адаптер + зовнішній захист від перенапруг (SPD)», що збільшує витрати, ускладнює встановлення та може знизити ефективність захисту через проблеми сумісності. Наші продукти оснащені вбудованими-схемами захисту 6 кВ із високою інтеграцією, що усуває потребу в додаткових компонентах. Вони безпосередньо застосовуються в комерційних серверних кімнатах, мережевому комунікаційному обладнанні та цивільних пристроях у зонах, де-загроза грози, заощаджуючи витрати та підвищуючи надійність системи.
- Широка сумісність сценаріїв: від промислового до комерційного, немає потреби в кількох-виборах специфікацій
Більшість виробників вимагають окремих моделей для захисту від напруги 2,5 кВ (побутовий), 4 кВ (промисловий) і 6 кВ (комерційний), що змушує покупців мати кілька специфікацій. Наша продукція охоплює діапазон захисту від 4 кВ до 6 кВ, причому одна модель відповідає всім сценаріям від промислових зовнішніх до комерційних з високим рівнем захисту, спрощуючи управління ланцюгом постачання та знижуючи навантаження на запаси.
- Чудова стабільність: збалансований дизайн для високого захисту та низького рівня помилкових спрацьовувань
Деякі вироби з високим-захистом стикаються з проблемою «вищої захисної напруги, що призводить до помилкового спрацьовування за нормальних умов», що порушує роботу пристрою. Використовуючи спеціалізовані мікросхеми виявлення перенапруги та багато-дизайн схеми захисту, наші продукти забезпечують високий рівень захисту від 4 кВ до 6 кВ, одночасно забезпечуючи «нульову помилку» нормальних коливань мережі, збалансовуючи ефективність захисту та стабільність роботи.
